案例研究：美國奧運體操研究中的POLHEMUS跟蹤技術

本研究的目的是提供一些關于跳板的初步信息。這些初步結果是正在進行的對體操器械行為的更大研究的一部分。Polhemus LIBERTY被用于精確的運動測量是必要的。

該跳板用于跳高起跳，練習和技巧的翻滾和跳高，以及其他器械安裝。它對其行為進行了有限的審查。然而，跳板與體操運動員之間的相互作用幾乎沒有得到解決。以下信息主要是描述性的，旨在描述跳板在跳高起飛期間的移動行為，以及我們目前在研究跳板方面所做的初步努力。

采用高速視頻和磁運動跟蹤兩種主要手段對跳板行為進行了分析.采用高速視頻(NAC HSV 400)，以每秒200幀的速度對拱頂板的行為進行視頻分析。四個反射標記被放置在板上，如圖1所示。反射標記被錄像，然后通過匹克性能技術軟件呈現到x-y坐標(二維分析)。

對原始數據進行了位置、位移和速度信息的分析。圖1顯示了一名年輕男子體操運動員在跳馬臺上表演手翻跳馬時發生的跳板反應。請注意，板的響應表示板上表面的中間反沖和復雜的波狀運動，導致板從一邊到另一邊的傾斜，以及最前方板標記的振動運動。

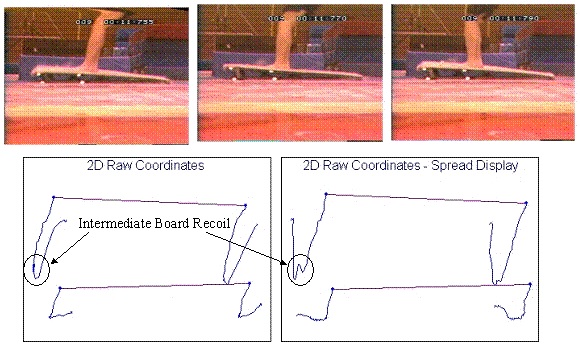

圖1：請注意附加在跳板邊的白色標記。這些標記允許在起飛時自動數字化跳板的移動.請注意，撞擊導致跳板的側傾和前后復雜的波狀運動。下面的圖片顯示了這四個標記的運動軌跡。左上角的標記對應于跳板的上前角，顯示中間的后坐力。2D原始坐標展開顯示每個點，同時順序地將圖像移動到右邊，以防止標記位置被繪制在對方上面。擴展顯示最清楚地顯示了跳板左上角標記的中間后坐力。

除了跳板運動的高速視頻外，后來的工作還利用了磁運動跟蹤系統。自由?磁運動跟蹤系統由Polhemus提供，軟件由高級運動測量公司提供。8個磁傳感器被嚴格地綁在跳板的頂部和底部的側面。

這些傳感器提供六自由度傳感，這意味著傳感器能夠記錄x、y和z平面上的位置；傳感器還以滾動、俯仰和Azmuth格式提供角度位置和位移信息。這些傳感器提供亞毫米精度和240赫茲采樣.

當體操運動員接近時，由于體操木地板的變形，傳感器檢測到體操運動員最后幾步跑步的精度。圖2顯示了傳感器配置。

磁運動跟蹤系統是重要的，因為跳躍安全墊問題，將用于Yurchenko型跳躍。反光視頻制作者將被安全墊模糊，使得傳統的視頻手段無法檢測板的運動(圖3)。

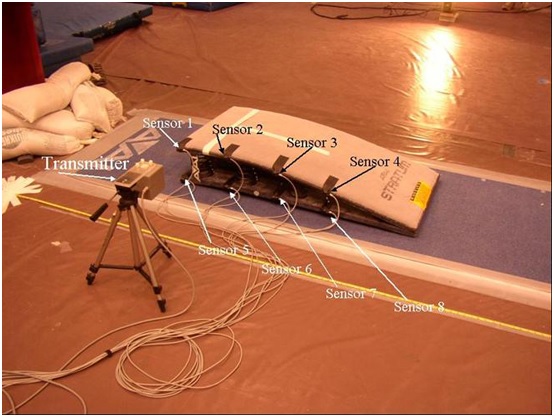

圖2：磁傳感器顯示在跳板的上、下表面的側面。注意，磁傳感器的發射機顯示在跳板左側的三腳架上。感測由發射機產生的磁場，由膝上型計算機記錄傳感器的相對位置。圖4和圖5顯示了磁傳感器提供的數據類型的一個例子。

這兩幅圖都顯示了高級運動測量軟件的屏幕圖像和傳感器三叉圖，以及8個傳感器中的6個傳感器的Z方向(上、下)傳感器位置圖。圖4顯示了一種類型的跳躍板的起飛結果。

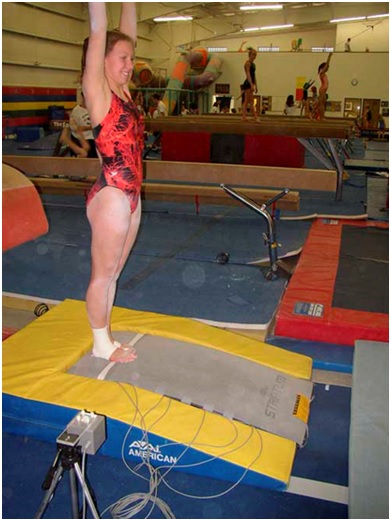

圖3：與體操運動員的圖片顯示，跳板與安全墊圍繞著板的三面。圖4和圖5顯示了磁傳感器提供的數據類型的一個例子。這兩幅圖都顯示了高級運動測量軟件的屏幕圖像，其中傳感器三叉圖和Z方向(上下)傳感器位置圖為八個傳感器中的六個。圖4顯示了一種類型的跳躍板的起飛結果。

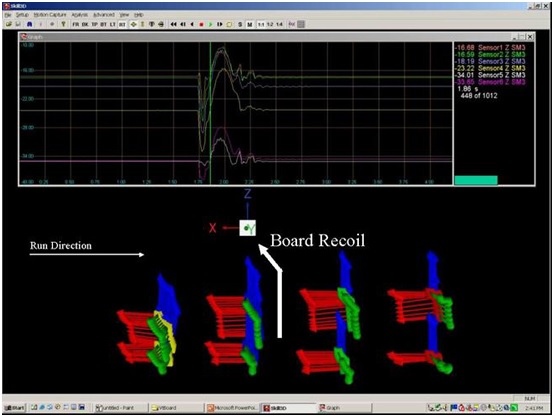

圖4：傳感器配置和傳感器移動如上圖所示。圖中顯示了傳感器1到6的移動情況。請注意，從這個板子起飛時，在體操運動員最初撞擊跳板期間，在磁傳感器的初始下降過程中出現了中間的反沖。

圖5顯示了傳感器在不同類型的跳板上的移動情況。請注意，從這個板起飛沒有顯示一個中間的后坐力。圖4和圖5是同一個運動員使用相同的彈簧跳馬的結果。傳感器配置和移動(見圖)如圖5所示。

圖6顯示了Yurchenko跳馬的跳板響應。從跳板上起飛的Yurchenko跳馬通常會受到離跳臺較高端更近的起飛沖擊(即離跳馬表更近)。

這種類型的起跳是在一輪比賽結束后進行的，這將使體操運動員從跑中轉180度，因此運動員在與板接觸時面臨著向后的問題。

圖6. Yurchenko起飛。請注意，跳板的運動更加微妙，位移模式顯示，體操運動員的起飛有一個更長的接觸時間與板子。

為了結束對跳板行為的初步討論，圖7和圖8顯示了由傳感器描述的跳板反沖模式。請注意，對于相同類型的跳馬，兩個被測量的跳板的后坐力動作是完全不同的。其中一個板(圖7)顯示傳感器幾乎直接垂直上升。圖8顯示傳感器最初垂直上升，然后傾斜向后移動。目前尚不清楚一種運動是否優于另一種運動。

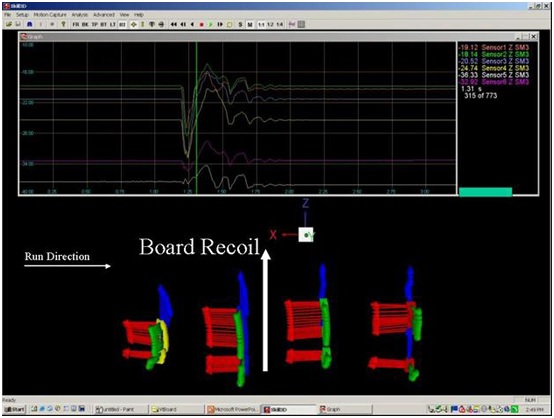

圖7.一種類型的跳板的垂直后坐力動作。注意，在反沖過程中，傳感器幾乎直接垂直上升。

圖8：注意，在主板反沖的早期，三位一體垂直移動，但在后坐力的后期，三位一體向后移動，向上移動。

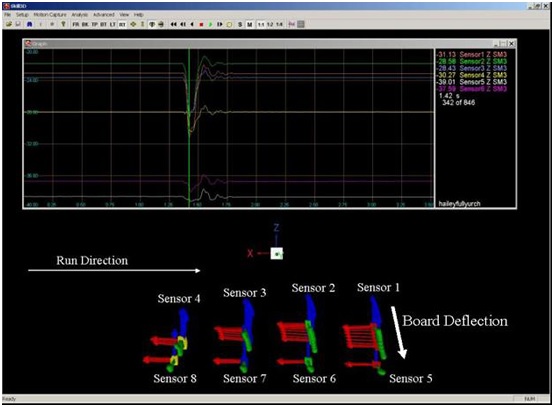

圖9顯示了在Yurchenko跳躍以多圖像格式起飛時傳感器的位移.請注意，板(傳感器1)的最前端(最右邊)是偏轉最遠，這與起飛沖擊板的前端對應。

這一偏轉模式與典型的碰撞模式形成了鮮明的對比，當體操運動員執行手彈簧式跳馬時，板接觸發生在板的后面或最左邊的地方(例如，傳感器3和4)。

圖9：Yurchenko跳躍，初步影響。請注意，傳感器1比其他傳感器下降得更遠、更快。這表明了體操運動員與棋盤接觸的腳的位置。

結語

這份初步報告表明，這兩種類型的跳躍板分析到目前為止的行為不同。此外，研究還表明，個別運動員在跳板運動方面往往有明顯不同的影響簽名。

為了確定運動員和跳板動作的這些差異是好的還是壞的，還需要進一步的分析。此外，結果表明，董事會的行動，體操運動員對這些動作的印象，以及由此產生的行動，往往是違反直覺的，可能違背傳統教練的智慧。這些分析技術將應用于自由體操器械和平衡木。這些測量技術的能力看起來很有希望。
